GNSS SETTLEMENT MONITORING · EGM-200
스마트 메가포트 침하관리시스템
실시간 GNSS 계측 · 중앙 서버 수집 · 침하 추세 분석·예측 — 공항·항만·연약지반 침하 관리
개요

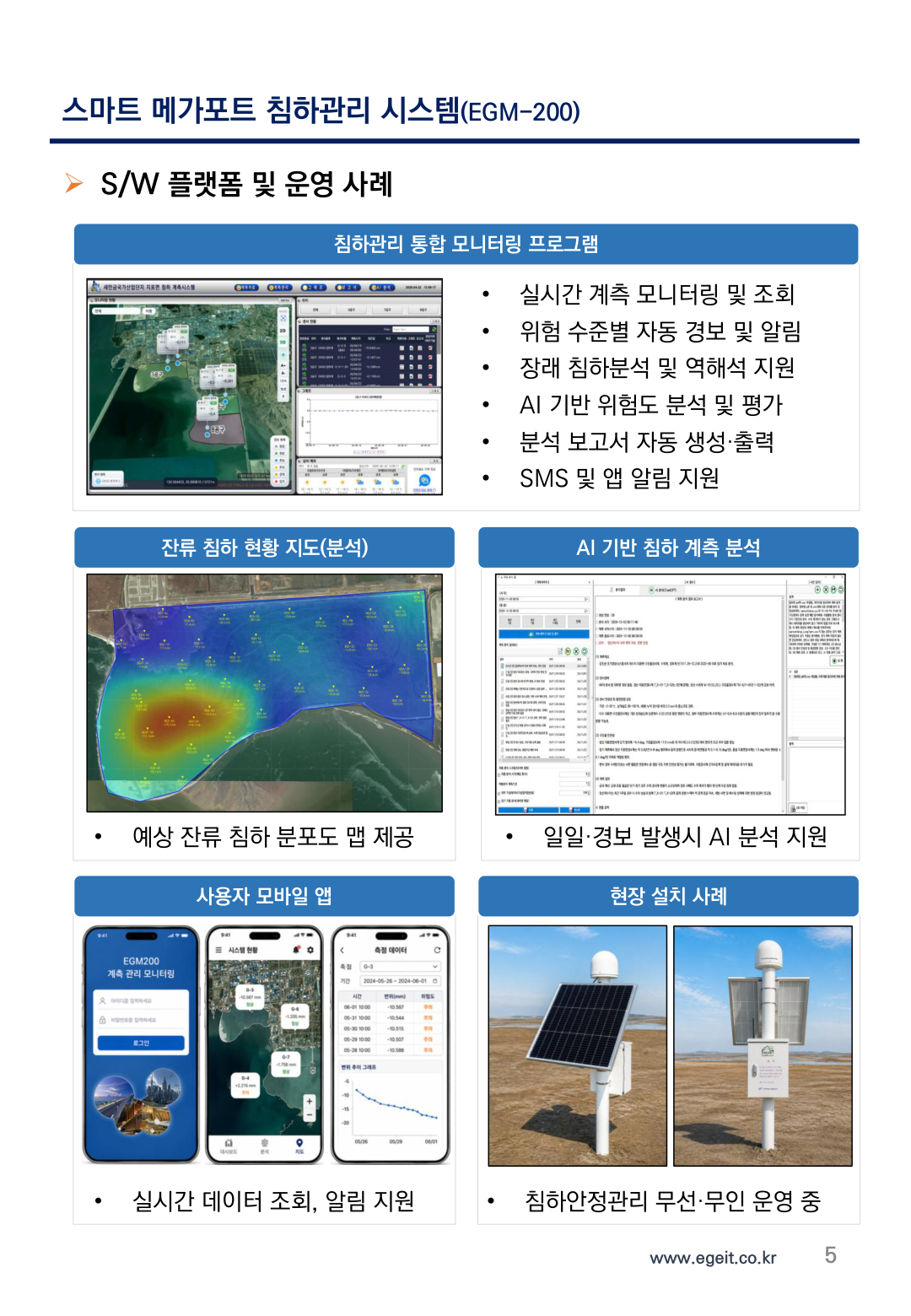

이동국(무선침하계)에서 GNSS로 침하를 실시간 계측하고, 기준국·중앙 서버를 거쳐 운영자에게 모니터링·추세 분석 데이터 제공. 상세 사양·사례는 아래 팜플렛 참고
- 실시간 GNSS 계측 — 태양광·LTE 기반 무인 자동 계측
- 중앙 서버 — 데이터 수집·품질관리·저장
- 침하 추세 분석·예측 — 잔류침하 추세·보고서 지원
적용 분야

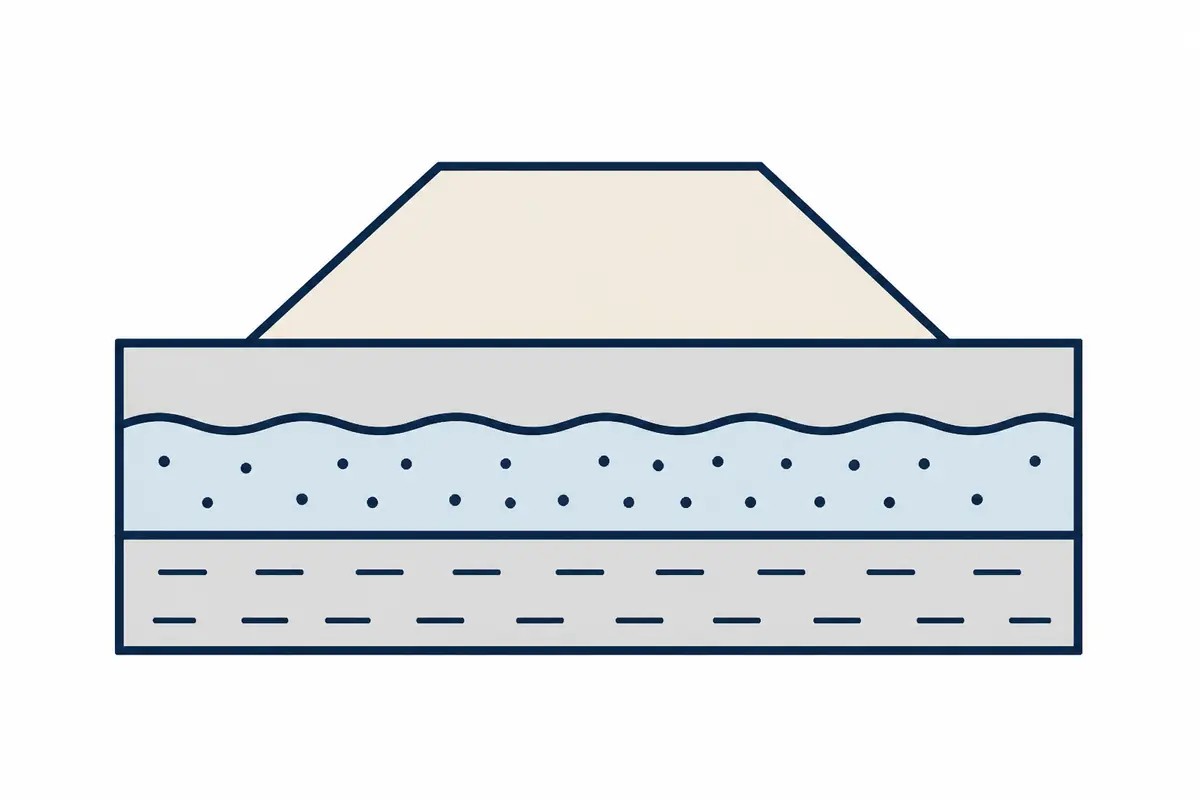

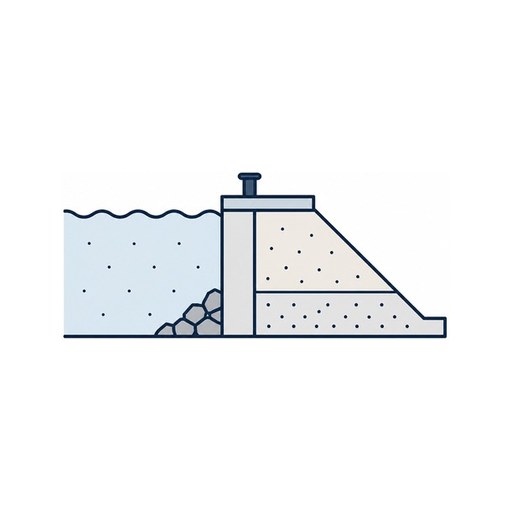

공항·항만·연약지반·댐 등 침하 관리가 필요한 인프라에 적용 (개념 일러스트)
주요 특징
- 실시간 침하·변형 연속 모니터링
- 전면 무선·무인 운영
- 침하 추세 분석·예측
- 간편한 설치·유지보수
시스템 구성
- 무선침하계(이동국) — GNSS 안테나·리시버·LTE 모뎀·배터리·태양광·침하판·타이머
- 기준국 — 고정점 기준 제공
- 중앙 서버 — 데이터 수집·저장
- 원격 모니터링 — 실시간 표출·침하 추세 분석·예측
기존 계측 방식과 비교
| 구분 | 스마트 메가포트(자동) | 지표침하판(수동) | GPS측량(수동) |
|---|---|---|---|
| 방식 | 자동·연속 계측 | 수동·정기 계측 | 현장 점검용 |
| 장점 | 상시 모니터링, 침하 추세 분석 | 정기 점검·추세 분석 | 고정점 없이 가능 |
| 연간 관리비(참고) | 약 6%·저렴(통신비) | 기준(인건비) | 약 150%(인건비) |
초기 설치비 등 세부 비교는 팜플렛을 참고하세요.
핵심 사양·검증 (EGM-200)
- 실시간 GNSS 계측 — 태양광 자가발전·무선 LTE 기반 연속 계측
- KTL 후처리 평균 1.0mm 검증 — 한국산업기술시험원 무선 침하 정확도 시험 23-032530-01-1 / KCS 11 10 15 ±1.0mm 기준 검토 만족 (후처리 결과, 실시간 표시값과 구분)
- 위성·전원·통신 — GPS/GLONASS/BeiDou/Galileo/QZSS, 태양광 자가발전, 무선 LTE
- 특허 — 무선 침하 측정 관련 등록 2건(제10-2814488호, 제10-2762301호)
