지반해석

진공압밀 해석·가시설 연계해석·SSI 내진해석·3D-MODFLOW 지하수 영향 검토

개요

수치해석·안정성 검토로 설계·시공 판단 근거 제공

진공압밀 해석

연직배수재·진공압 연계 유한요소로 압밀·변위·응력 평가

검토목적	단계 진공 재하·배수재 간격·성토 병행 조건의 압밀 진행 평가 인접 지반·구조물 영향 검토를 위한 변위·응력 예측
검토결과 요지	진공 재하 시 내향 수평변위·압밀침하 누적 확인 진공 제거 후 잔류침하·과압밀 상태 확인 유효응력 증가에 따른 강도 증분 검토

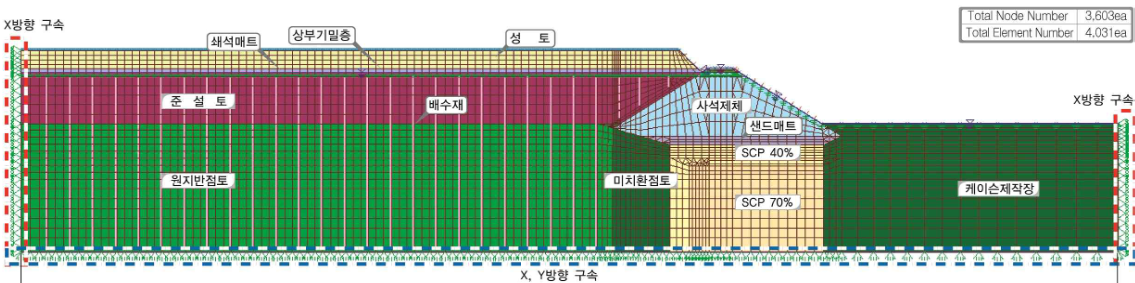

모델링

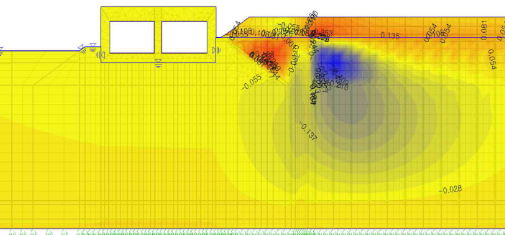

변형량

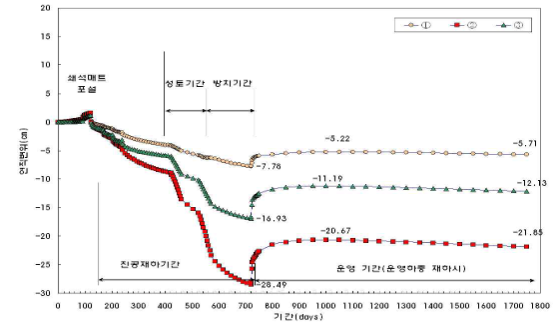

침하량

가시설 안정성 검토

응력–간극수압 연계해석으로 가시설 굴착 안정성 평가

검토목적	설계기준·현황조사·지반조사 분석 결과 기반 합리적 구조설계 지하수 유동을 고려한 응력–간극수압 연계해석으로 안정성 평가
검토결과 요지	지반 수평변위·지반응력 상태 파악 벽체응력 및 스트러트·가설앵커 축력의 변위 허용치 만족 여부 확인

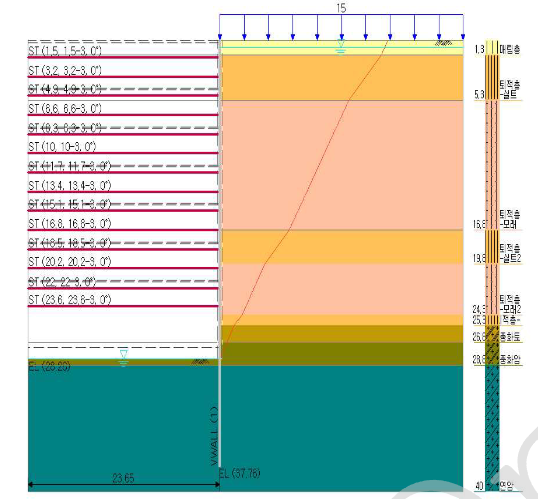

탄소성 모델링

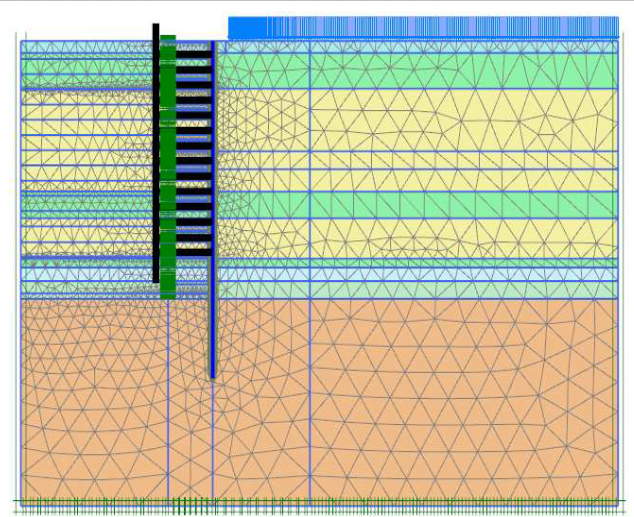

FEM 모델링

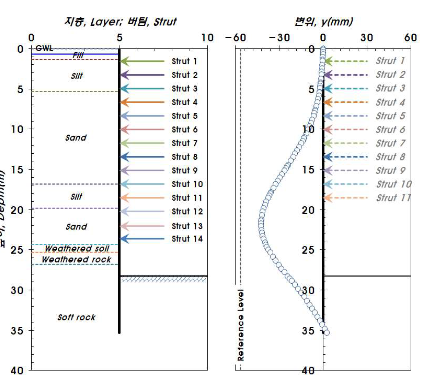

탄소성 해석 결과

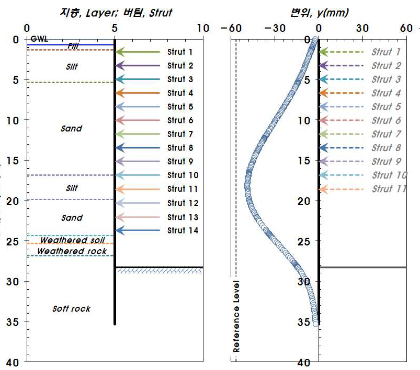

FEM 해석 결과

지반-구조물 동적 상호작용(SSI)에 의한 내진해석

동적지반정수·강성 매트릭스 반영 SSI로 내진해석 신뢰도 향상

검토목적	동적지반정수 기반 강성 매트릭스 적용 평가 기초상단 고정단 가정 등 일반 해석과의 결과 비교로 내진해석 신뢰도 향상
검토 구간	기초구간 — 등변위도 등 변위 분포 검토 가시설구간 — 등변위도·변위시간 이력 검토
검토결과 요지	최대수평변위 허용기준치 만족 여부 확인

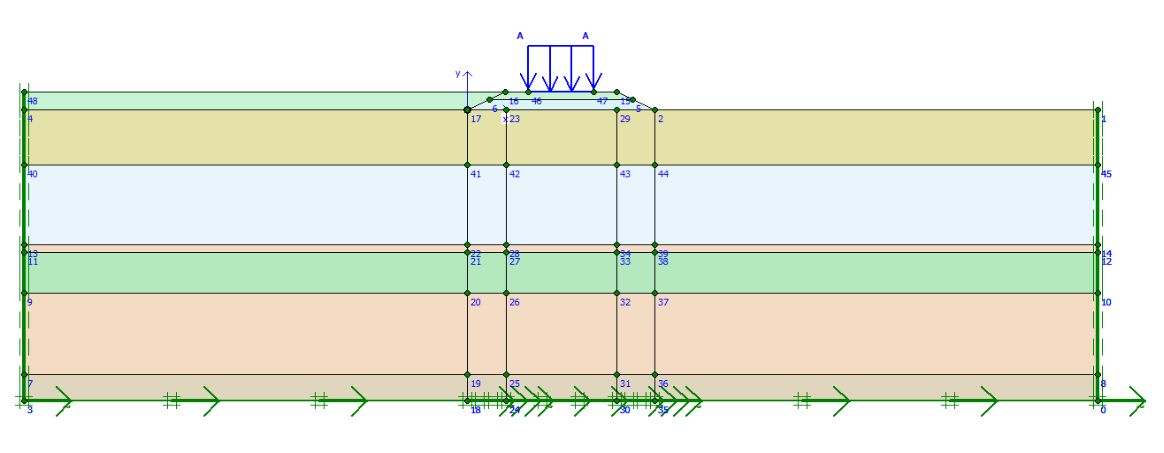

모델링

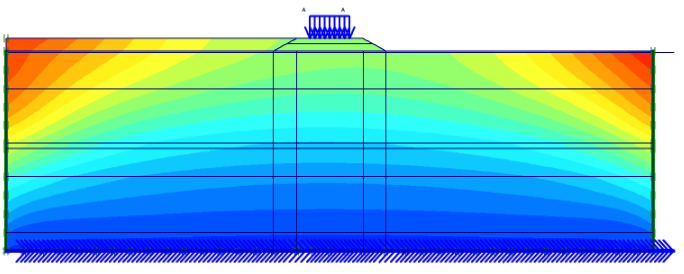

유효연직응력(Hachinophe)

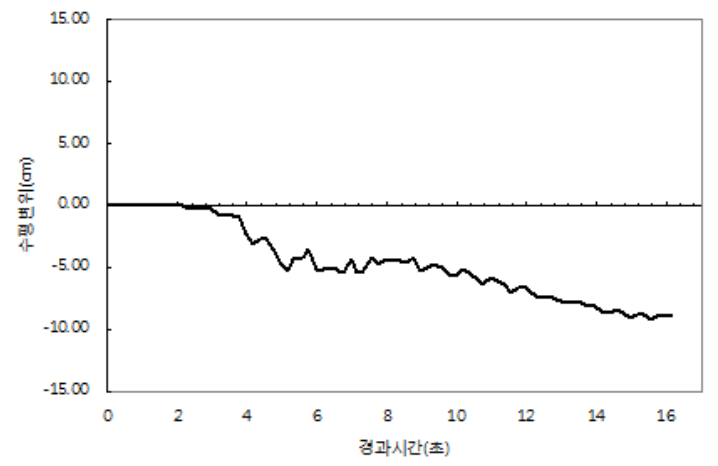

수평변위

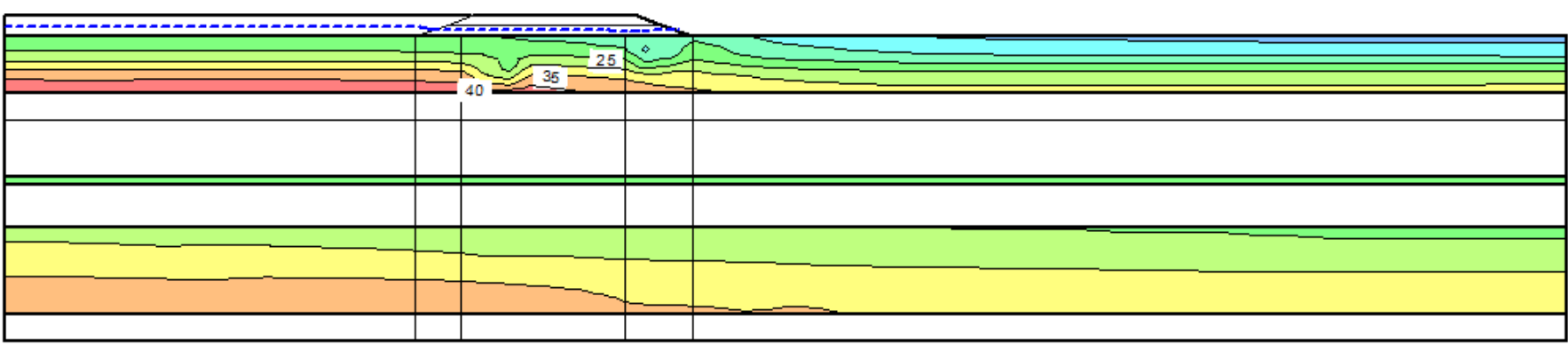

과잉간극수압

지하수 유동특성(3D-MODFLOW)에 따른 주변 영향 검토

3D-MODFLOW로 굴착에 따른 대수층·수위·유량 영향 예측

검토목적	지하차도 등 굴착에 의한 인근 대수층 지하수 변화 예측 정류상태 모의·보정 후 공사 경과 시간대별 수위변화·유량 예측
모델링·영향범위	3D-MODFLOW 모델링 비차수·차수 조건별 공사 기간 지하수위 영향 범위 정류상태 지하수면 분포
검토결과 요지	차수·비차수 굴착 시 지하수위 예상 저하고 예측 → 차수공법 적용 필요성 검토 굴착에 따른 유입 지하수 유량 검토

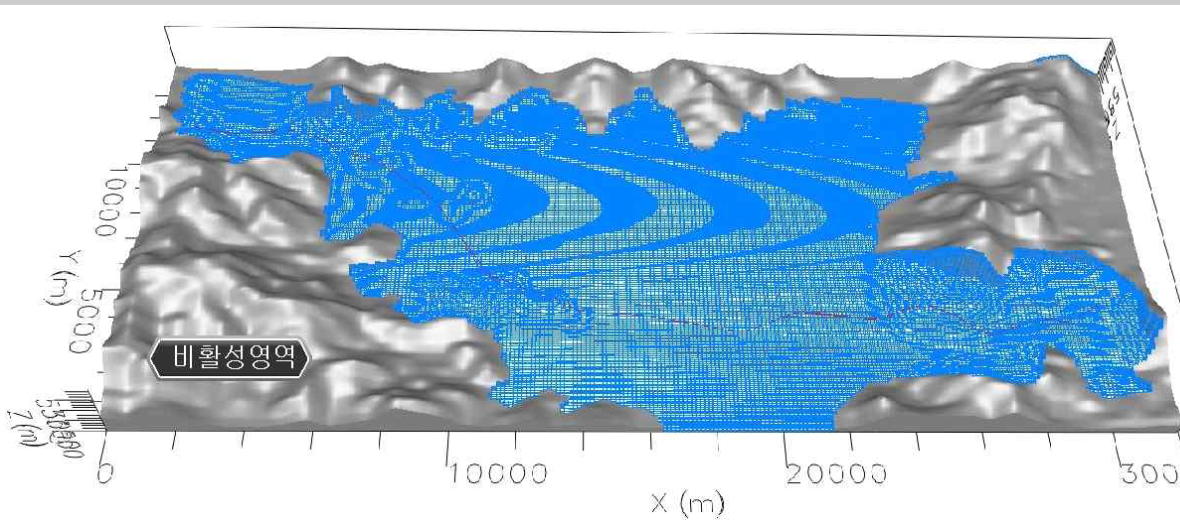

격자망 구성

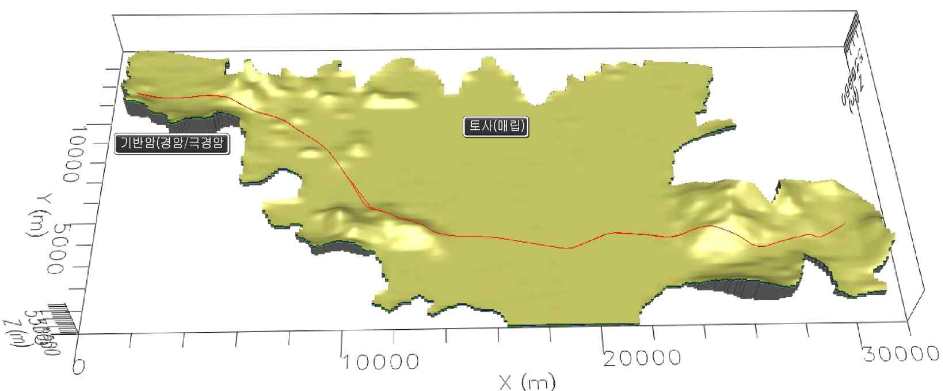

지질조건 분포

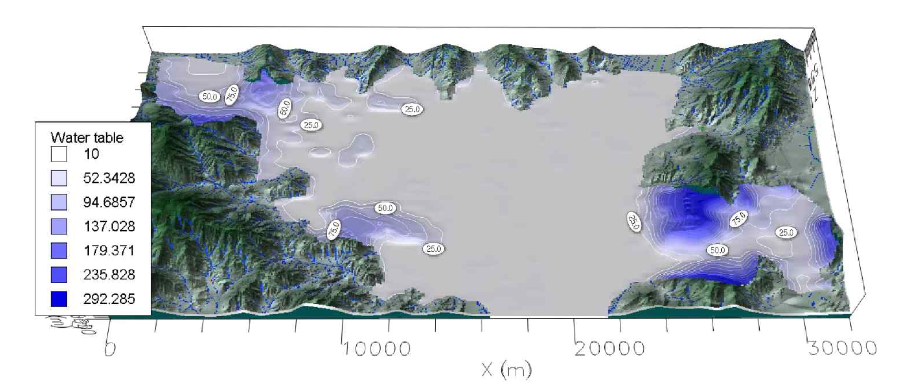

지하수위 분포

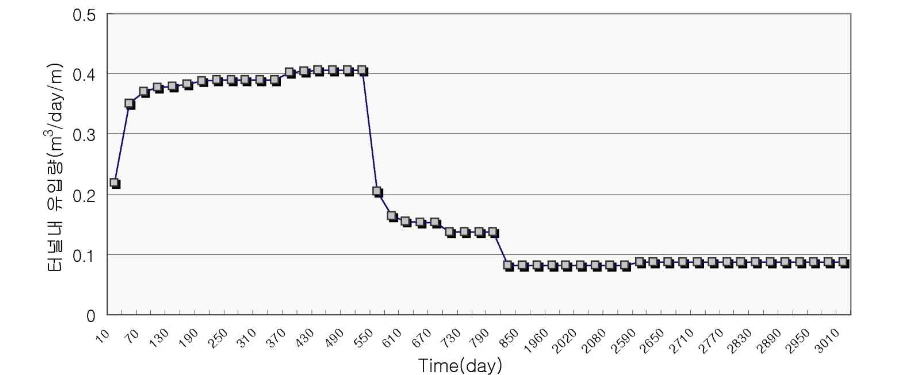

지하수 유입량
